HANMA-MV6200T气动拉钉枪发布日期:2021-05-07 13:57:23   点击:939

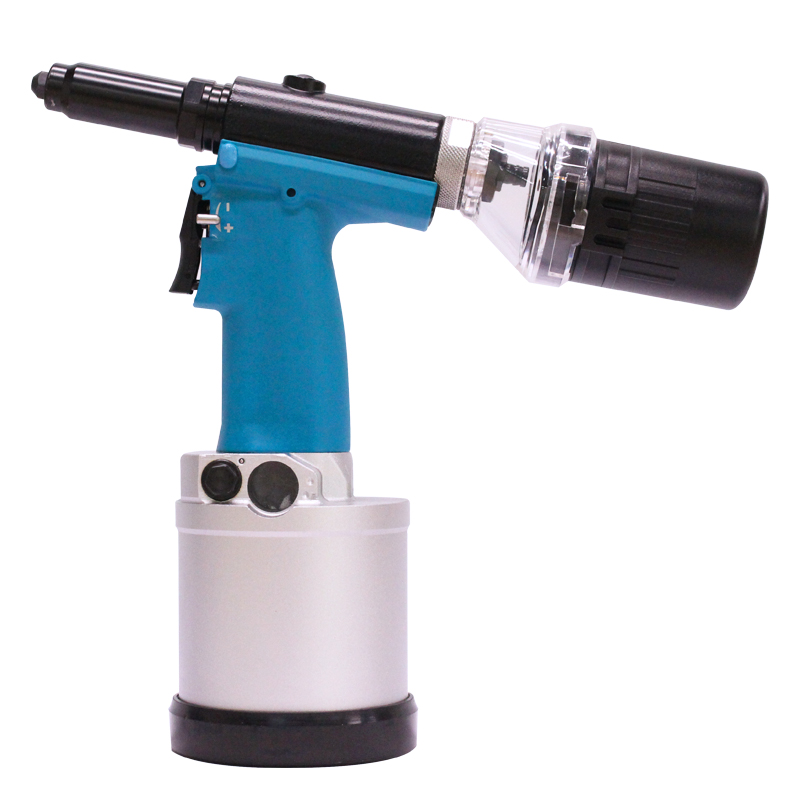

HANMA-MV6200T气动拉钉枪



规格:

拉钉规格:1/8”,5/32”,3/16

高度:260mm

拉力:950公斤

重量:1.54公斤

行程:18mm

噪音:75 dB(A)

气压:90PSI

振动:<2.5M/S²

产品描述

气动工具是一种以压缩空气为动力的手控式动力工具。它配有灵活的按一定轨道摆动或往复运动来驱动的气动马达。具有输出力矩大,重量轻,工作寿命长等特点。

操作说明

1.选择正确的拉钉:首先选择拉钉尺寸,工作物上需有一孔来安装拉钉,孔径尺寸与拉钉尺寸的配合非常重要,例如拉钉的外径尺寸是3.2mm,则工作物孔径需是3.3~3.4mm,同时拉钉也要凸出工作物3mm高度。

2.选择尺寸正确的拉钉套:检查工具是否已安装正确尺寸的拉钉套。

3.选择正确的爪片与顶筒+铜套管:请参考「拉打尺寸与配装零件」表格,配合拉钉尺寸换上正确的对应零件。例:使用MV680 1/8" 拉钉时,需换上#500080的顶筒及#10508的爪片。

4.工具接上空气管路后,将拉钉钉杆插入拉钉套,然后按下板机,压缩空气将气压活塞推上,而气压活塞杆像油压活塞的功能,向上压缩手柄内的液压油,高压的液压油流到油压缸,推动油压活塞杆带动前套组,开始拉钉的动作。

当拉钉接合完成,将板机释放,油压活塞杆后面的回复弹簧,将油压活塞杆推回它原始位置,液压油被挤出,流向手柄,并将气压活塞推回它原始位置,同时气压缸的压缩空气也排出。断裂的钉杆会随着工具的前后倾斜而滑出,此时就可以再继续下一个拉钉工作。
